轴类铣打机主要特点：
1.数控系统控制，工件长度、套车外圆、钻中心尺寸易于控制与调整。

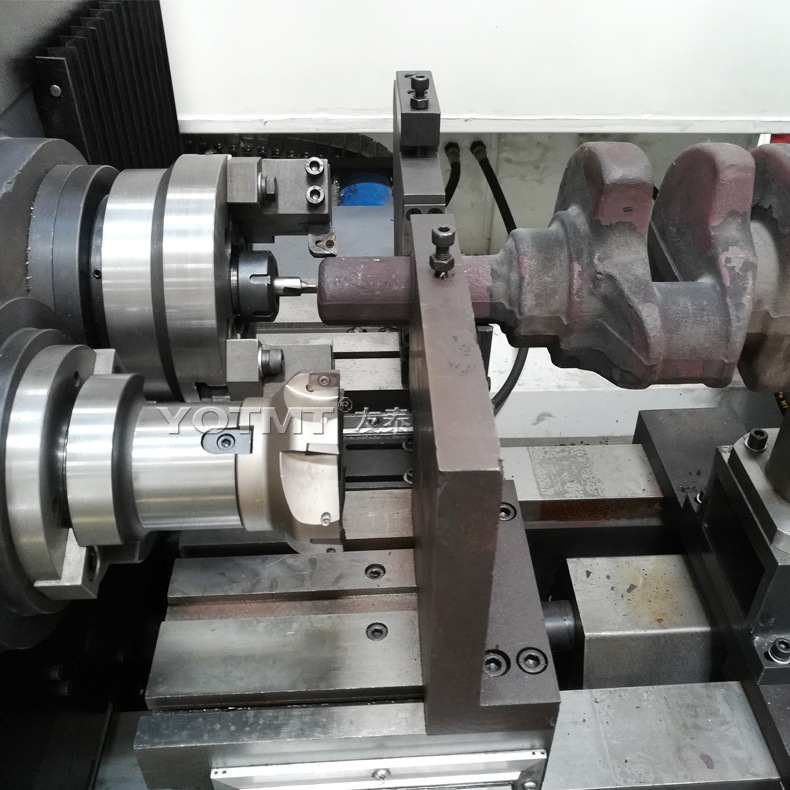

2.一次装夹可完成轴件端面铣削、钻中心孔加工
3.无中心钻折断现象，刀具更换调整十分方便
4.可对工件进行钻孔、刮平面、倒角、套车外圆等加工；
5.机身全树脂砂经回火时效工艺，高刚性矩形淬硬导轨，经久耐用。
6.采用全数控控制系统调整更简便，定位更准确。
7.高精度液压组合夹具夹紧可靠，精度稳定。
8.刚性足，功率大，钻中心孔精度高，表面粗糙度好。
9.全封闭防护，整机美观实用。
项目 | 单位 | ST10 | ST12 | ST16 | ST20 | ST25/30 | 备注 |
加工长度范围 | mm | 200-1000 | 200-1200/1600/2000/2500 | 可定制10米 | |||
铣削直径范围 | mm | Φ20-90 | Φ20-120 | Φ20-160 | Φ20-200 | Φ30-300 | 可更大范围 |
单边最大铣削量 | mm | 5 | 5 | 5 | 5 | 5 | |
中心钻最大夹持直径 | mm | 26 | 26 | 26 | 26 | 26 | |
主轴转速 | rpm | 200-1500 | 200-1500 | 200-1500 | 200-1500 | 200-1500 | |
三轴重复定位精度 | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | |
铣削总长一致性 | mm | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 | |
中心孔深度一致性 | mm | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
两端面对中心孔跳动 | mm | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | |
端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
中心孔粗糙度 | Ra | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 合金钻头 |
选配功能参数 | |||||||
最大套车外圆直径 | mm | Φ90 | Φ90 | Φ120 | Φ160 | Φ250 | |
刚性攻丝 | mm | - | / | M20 | M24 | M36 | |
U钻 | mm | Φ40 | Φ40 | Φ40 | Φ40 | Φ60 | |
