ZK8220四轴铣端面打中心孔机床

ZK8220四轴铣端面打中心孔机床四轴结构设计，适合长短跨距较大的工件加工:
刚性强铁钻分离动力头，加工效率高，中心钻更投方便:

186-7837-2901

立即预约观看视频

产品信息

产品参数

产品配置

商品描述

标价仅供参考

ZK8220-2000中大型平床身铣打机海报图

ZK8220-2000铣端面打中心孔机床为X、Z、Y、A四轴坐标双主轴结构，由数控系统控制，能够实现对各种轴类零件一次装夹，同时完成两端面铣削、钻中心孔、中心孔钻孔以及攻丝，精度高，生产效率高，适合轴类零件的批量生产。

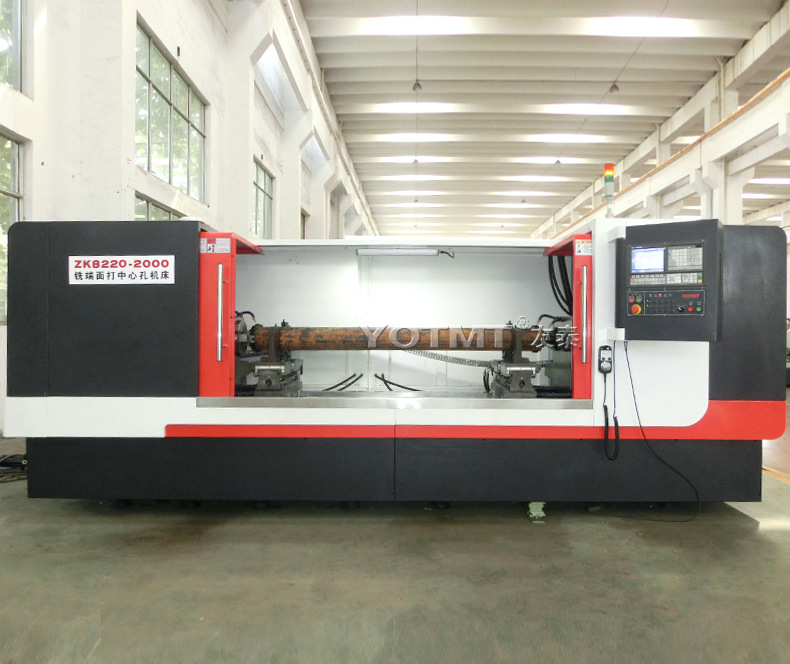

ZK8220-2000中大型平床身铣打机2

ZK8220-2000中大型平床身铣打机详情图1

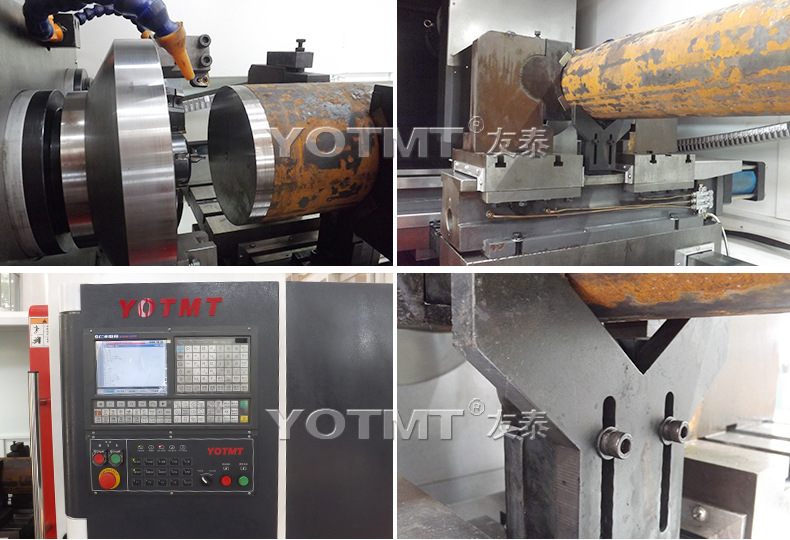

ZK8220-2000中大型平床身铣打机细节


项目	单位	ZK8220-1200	ZK8220-1600	ZK8220-2000	ZK8220-3000
加工长度范围	mm	20-1300	200-1700	200-2100	400-3100
铣削直径范围	mm	φ15-200	φ15-200	φ15-200	φ15-200
单边铣削量	mm	5	5	5	5
钻孔直径	mm	φ26	φ26	φ26	φ26
主轴转速	rpm	200-1500	200-1500	200-1500	200-1500
三轴重复定位精度	mm	0.006	0.006	0.006	0.006
铣削总长一致性	mm	±0.05	±0.05	±0.05	±0.05
中心孔深度一致性	mm	0.05	0.05	0.05	0.05
两端面对中心孔跳动	mm	0.03/φ50	0.03/φ50	0.03/φ50	0.03/φ50
端面粗糙度	Ra	3.2	3.2	3.2	3.2
中心孔粗糙度	Ra	1.6	1.6	1.6	1.6
选配功能参数
套车外圆直径	mm	φ160	φ160	φ160	φ160
刚性攻丝	mm	M24	M24	M24	M24
高速U钻	mm	φ40	φ40	φ40	φ40



项目	单位	ZK8210-500	ZK8210-600	ZK8210-700	ZK8210-800
铣销直径范围	mm	Φ15～Φ60	Φ15～Φ60	Φ15～Φ100	Φ15～Φ100
加工长度范围	mm	100～500	150～600	200～700	300～800
大铣削量（单边）	mm	5	5	5	5
大套车长度	mm	30	30	30	30
中心钻大夹持直径	mm	Φ26	Φ26	Φ26	Φ26
两端长度铣削一致性	mm	0.1	0.1	0.1	0.1
中心孔深度一致性	mm	0.05	0.05	0.05	0.05
中心孔粗糙度	Ra	3.2-1.6	3.2-1.6	3.2-1.6	3.2-1.6
主电机功率	KW	4	4	5.5	5.5
总功率	KW	15	15	24	25
外形尺寸	m	3.2×1.6×1.8	3.2×1.6×1.8	3.4×1.6×1.8	3.4×1.6×1.8
重量	kg	6500	6700	6700	6900
