斜床身铣打机可选配的功能有：
★套车外圆、倒角
★刚性攻丝
★自动打刀
★中心出水
★自动排屑
★U钻快速钻孔

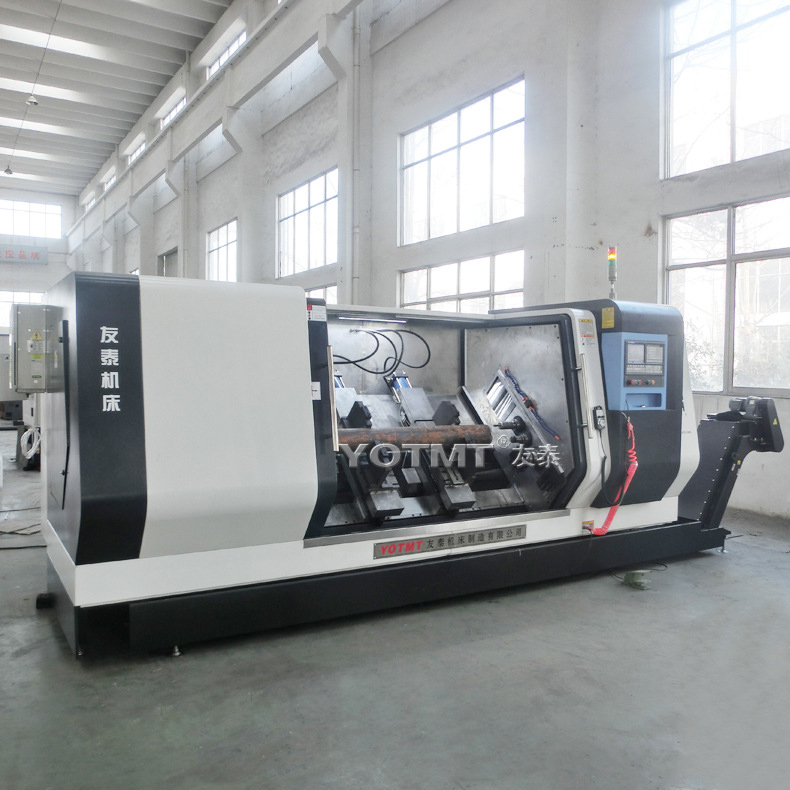

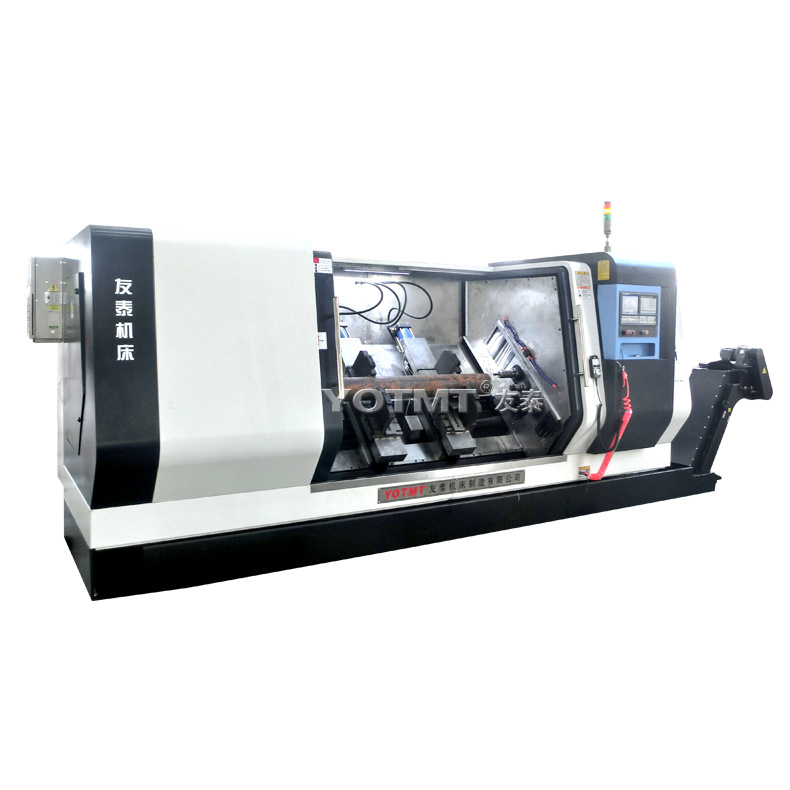

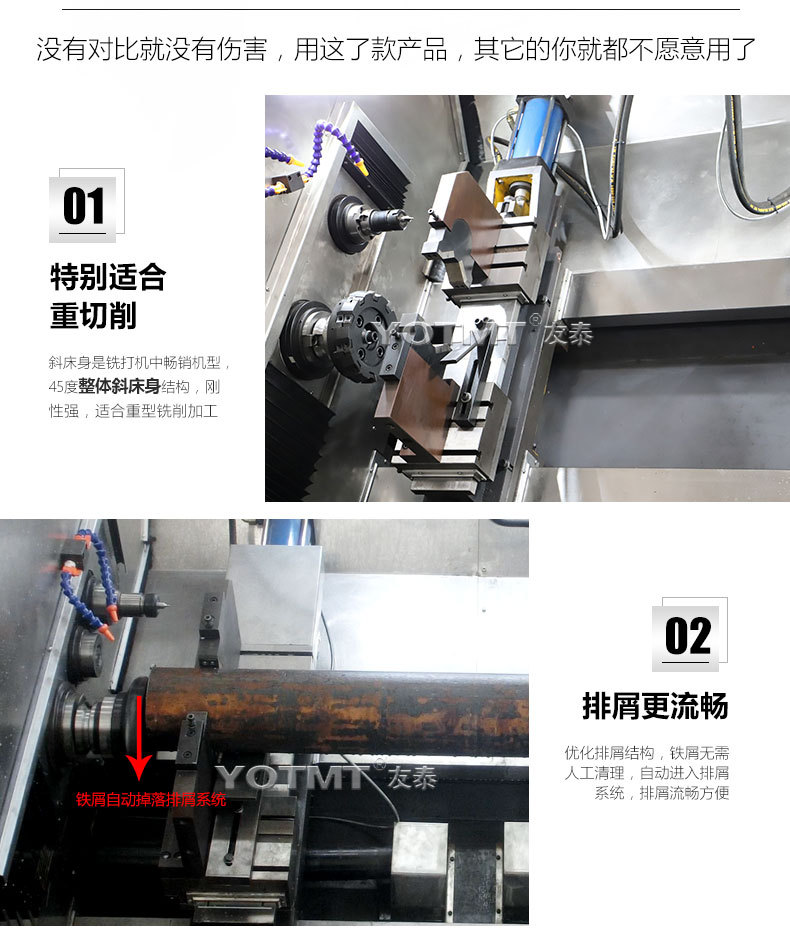

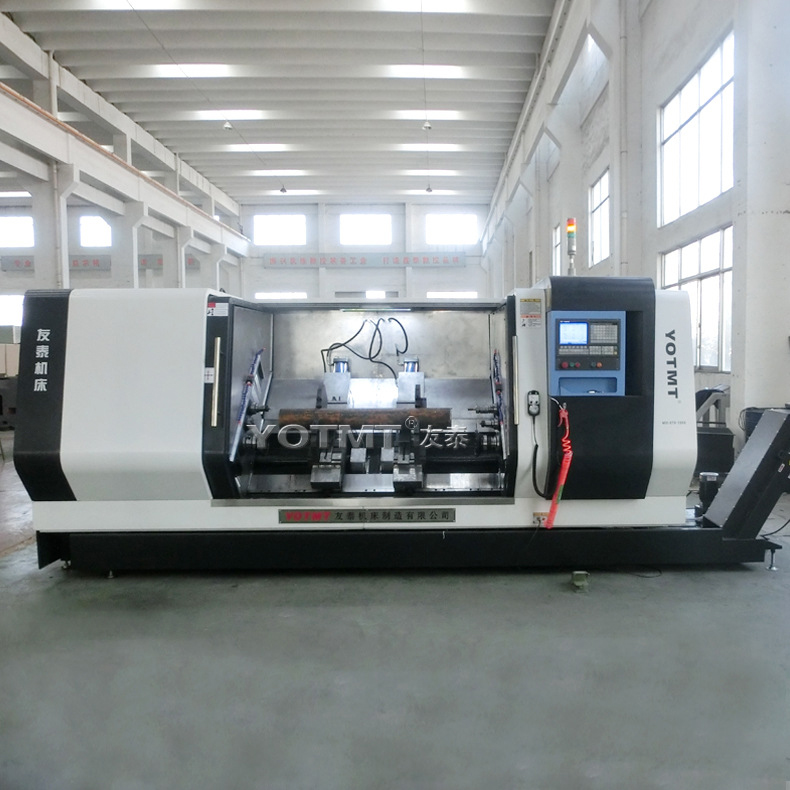

斜床身铣打机采用45°整体斜床身结构，结构刚性强，特别适合重型铣削加工。
严密的内防设计使加工的铁屑可以很好的隔离，加工的铁屑不需人工清理可自动进入排屑系统
该机床装卸工件与操作者距离非常近，上料高度也比较低，可以大幅度降低操作者的劳动强度。
因其刚性好可以提高走刀速度、排屑顺畅减少清理铁屑时间、上料距离近降低劳动强度等诸多优点。
斜床身铣打机可选配的功能有：
★套车外圆、倒角
★刚性攻丝
★自动打刀
★中心出水
★自动排屑
★U钻快速钻孔
项目 | 单位 | XS10-1200 | XS16-1600 | XS20-2000 | XS25-2500 | 定制型 |
加工长度范围 | mm | 200-1200 | 200-1600 | 300-2000 | 300-2500 | ≤3500 |
铣削直径范围 | mm | Φ20-100 | Φ20-160 | Φ20-200 | Φ20-250 | ≤φ315 |
单边最大铣削量 | mm | 5 | 5 | 5 | 5 | 5 |
中心钻最大夹持直径 | mm | 26 | 26 | 26 | 26 | 26 |
主轴转速 | rpm | 200-1500 | 200-1500 | 200-1500 | 200-1500 | 200-1500 |
三轴重复定位精度 | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
铣削总长一致性 | mm | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
中心孔深度一致性 | mm | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 |
两端面对中心孔跳动 | mm | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 |
端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 |
中心孔粗糙度 | Ra | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
选配功能参数 | mm | |||||
最大套车外圆直径 | mm | φ160 | φ200 | φ250 | ≤φ315 | |
刚性攻丝 | mm | M20 | M24 | M24 | M30 | M36 |
U钻 | mm | φ50 | φ50 | φ50 | φ50 | φ50 |
